中文名稱：聚晶金剛石刀具

外文名稱：Polycrystalline diamond

應用：切削加工

·性能特點

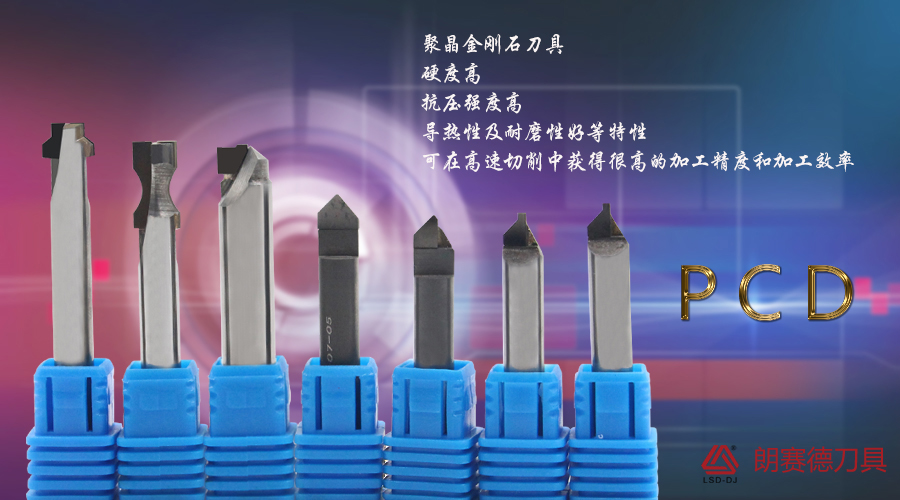

金剛石刀具具有硬度高、抗壓強度高、導熱性及耐磨性好等特性，可在高速切削中獲得很高的加工精度和加工效率。金剛石刀具的上述特性是由金剛石晶體狀態決定的。在金剛石晶體中，碳原子的四個價電子按四面體結構成鍵，每個碳原子與四個相鄰原子形成共價鍵，進而組成金剛石結構，該結構的結合力和方向性很強，從而使金剛石具有極高硬度。由于聚晶金剛石(PCD)的結構是取向不一的細晶粒金剛石燒結體，雖然加入了結合劑，其硬度及耐磨性仍低于單晶金剛石。但由于PCD燒結體表現為各向同性，因此不易沿單一解理面裂開。

·主要指標

①PCD的硬度可達8000HV，為硬質合金的8~12倍;

②PCD的導熱系數為700W/mK，為硬質合金的1.5~9倍，甚至高于PCBN和銅，因此PCD刀具熱量傳遞迅速;

③PCD的摩擦系數一般僅為0.1~0.3(硬質合金的摩擦系數為0.4~1)，因此PCD刀具可顯著減小切削力;

④PCD的熱膨脹系數僅為0.9×10^-6~1.18×10^-6，僅相當于硬質合金的1/5，因此PCD刀具熱變形小，加工精度高;

⑤PCD刀具與有色金屬和非金屬材料間的親和力很小，在加工過程中切屑不易粘結在刀尖上形成積屑瘤。

·應用

   工業發達國家對PCD刀具的研究開展較早，其應用已比較成熟。自1953年在瑞典首次合成人造金剛石以來，對PCD刀具切削性能的研究獲得了大量成果，PCD刀具的應用范圍及使用量迅速擴大。PCD刀具的應用也進一步推動了對其設計與制造技術的研究。目前國內PCD刀具市場隨著刀具技術水平的發展也不斷擴大。國內的清華大學、大連理工大學、華中科技大學、吉林工業大學、哈爾濱工業大學等均在積極開展這方面的研究。

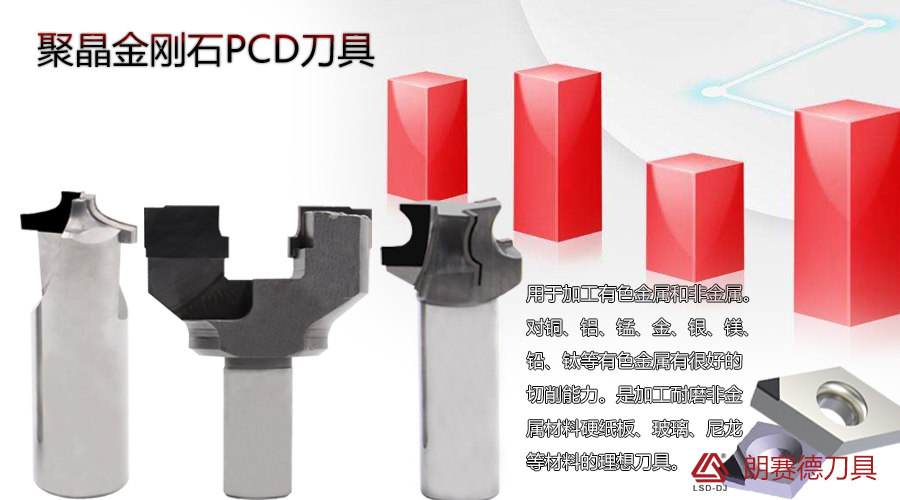

PCD刀具主要應用于以下兩方面: ①難加工有色金屬材料的加工:用普通刀具加工難加工有色金屬材料時，往往產生刀具易磨損、加工效率低等缺陷，而PCD刀具則可表現出良好的加工性能。②難加工非金屬材料的加工:PCD刀具非常適合對石材、硬質碳、碳纖維增強塑料(CFRP)、人造板材等難加工非金屬材料的加工。

·制造過程

     PCD刀具的制造過程主要包括兩個階段:①PCD復合片的制造:PCD復合片是由天然或人工合成的金剛石粉末與結合劑(其中含鈷、鎳等金屬)按一定比例在高溫(1000~2000℃)、高壓(5~10萬個大氣壓)下燒結而成。在燒結過程中，由于結合劑的加入，使金剛石晶體間形成以TiC、SiC、Fe、Co、Ni等為主要成分的結合橋，金剛石晶體以共價鍵形式鑲嵌于結合橋的骨架中。通常將復合片制成固定直徑和厚度的圓盤，還需對燒結成的復合片進行研磨拋光及其它相應的物理、化學處理。②PCD刀片的加工:PCD刀片的加工主要包括復合片的切割、刀片的焊接、刀片刃磨等步驟。

·結構設計

PCD刀具的幾何參數取決于工件狀況、刀具材料與結構等具體加工條件。由于PCD刀具常用于工件的精加工，切削厚度較小(有時甚至等于刀具的刃口半徑)，屬于微量切削，因此其后角及后刀面對加工質量有明顯影響，較小的后角、較高的后刀面質量對于提高PCD刀具的加工質量可起到重要作用。

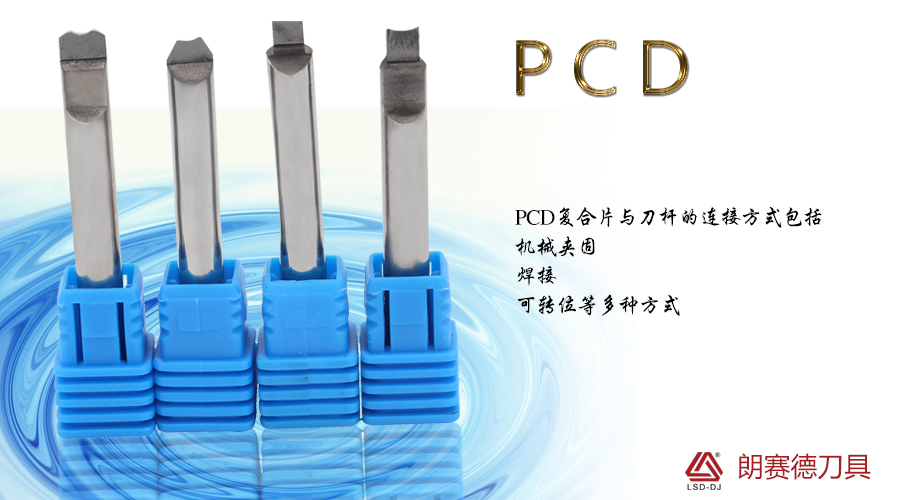

PCD復合片與刀桿的連接方式包括機械夾固、焊接、可轉位等多種方式。

 PCD復合片與刀桿連接方式的特點與應用

連接方式-特點-應用范圍

機械夾固-------由標準刀體及可做成各種集合角度的可換刀片組成，具有快換和便于重磨的優點------中小型機床

整體焊接-------結構緊湊、制作方便，可制成小尺寸刀具-專用刀具或難于機夾的刀具-------小型機床

 機夾焊接--------刀片焊接于刀頭上，可使用標準刀桿，便于刃磨及調整刀頭位置---------自動機床、數控機床

  可轉位--------結構緊湊，夾緊可靠，不需重磨和焊接，可節省輔助時間，提高刀具壽命-------普通通用機床
